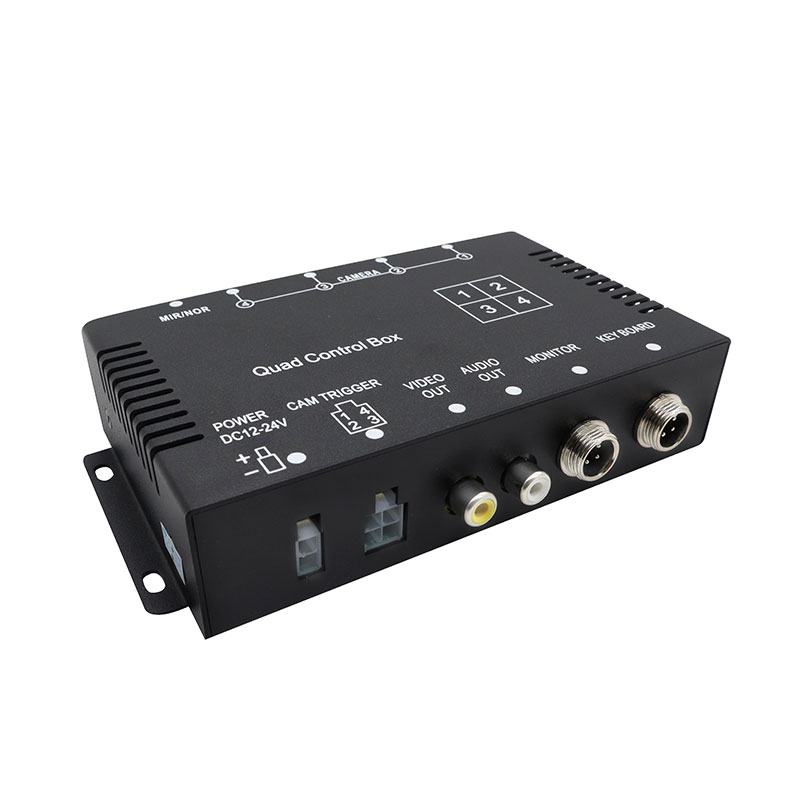

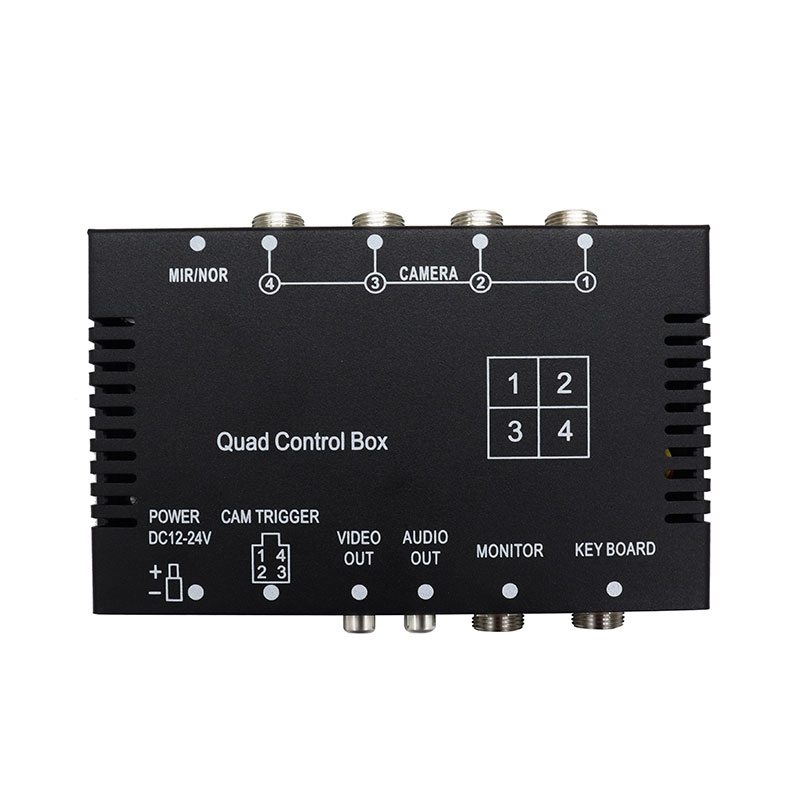

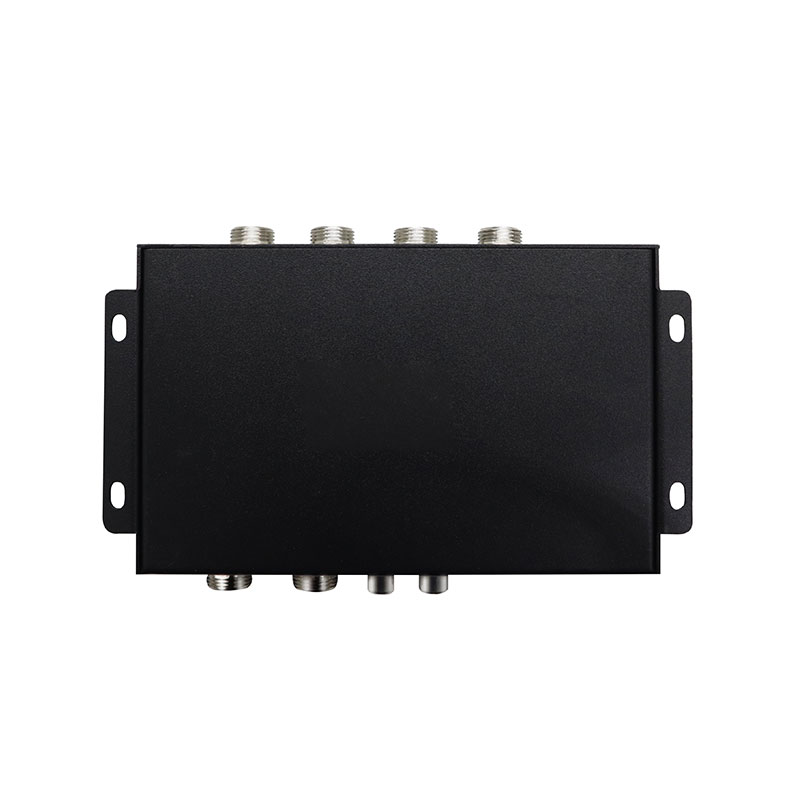

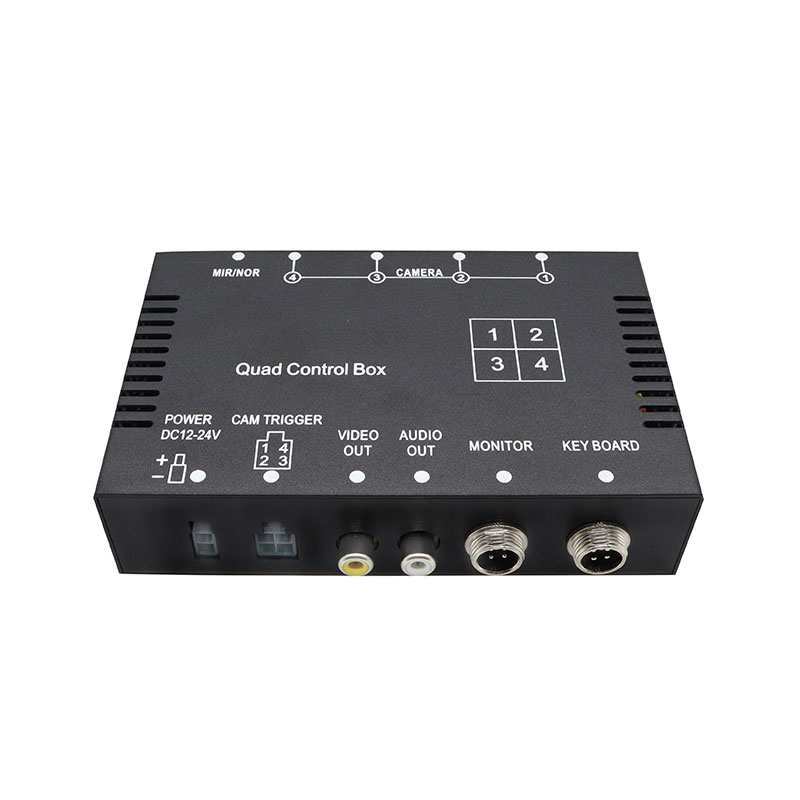

4CH videokontrollboks for kjøretøy for multikameraskjerm og kamerabytte

I stedet for å koble flere kameraer direkte til separate kontrollenheter, gir kontrolleren 4 kamerainnganger i en kompakt enhet, slik at forskjellige kameravisninger kan velges og vises gjennom en kjøretøymonitor. Systemet støtter fire CVBS-bilkameraer og kan automatisk dele eller bytte videovisning i henhold til valgt driftsmodus. Hvert kamera kan utløses separat, mens systemet automatisk kan vise det tilsvarende kameraet i fullskjerm når et triggersignal aktiveres.  Hver kanal støtter uavhengige speil/normale bildeinnstillinger, noe som gjør systemet egnet for forskjellige kamerainstallasjonsposisjoner. Etter at et triggersignal er kansellert, kan systemet forsinke bildereturn i ca. 2 sekunder før det går tilbake til forrige visningstilstand. Dette gjør produktet egnet for kamerabytte for kjøretøy, ryggekamerasystemer, multikameraovervåking og videosystemer for kommersielle kjøretøy.

Produktfunksjoner

1. 4CH Multi-Camera-inngang

Kontrolleren støtter fire CVBS-kamerainnganger, slik at flere kjøretøykameraer kan integreres i ett videoovervåkingssystem.

Den kan kobles til:

• Frontkamera
• Ryggekamera
• Venstre sidekamera
• Høyre sidekamera

Dette gjør den egnet for kjøretøyovervåkingssystemer med 4 kameraer.

2. Automatisk kamerabytte

Når et utløsersignal aktiveres, kan det tilsvarende kameraet automatisk bytte til fullskjermvisning.

Denne funksjonen er nyttig for applikasjoner som:

• Aktivering av ryggekamera
• Blinklys overvåking
• Aktivering av sidekamera
• Dør- eller spesialbilovervåking

3. Individuell triggerkontroll

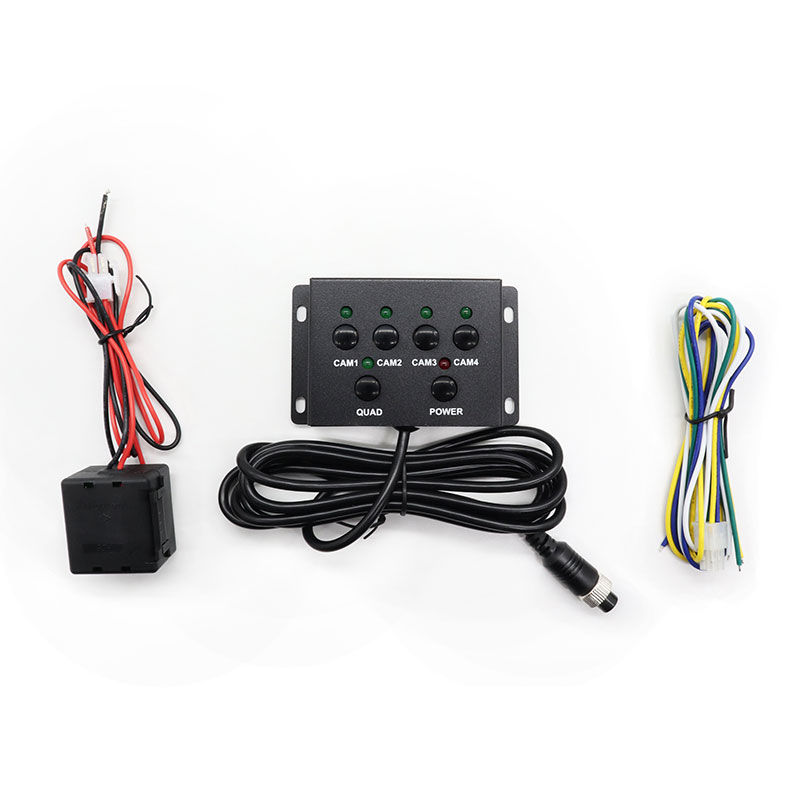

Hvert kamera kan utløses separat. Brukeren kan velge hvilken som helst av de fire kamerakanalene gjennom utløserledningen eller manuell betjening, noe som gir fleksibel kontroll for forskjellige kjøretøykonfigurasjoner.

4. Konfigurerbar kameraprioritet

Systemet støtter skjermprioritetsinnstillinger for: CAM1 / CAM2 / CAM3 / CAM4. Dette lar installatøren definere hvilket kamera som skal prioriteres når flere triggersignaler mottas.

5. Alternativer for flere videokontakter

Videoutgang er tilgjengelig gjennom: RCA / 4P luftfart-kontakt. Dette gir fleksibilitet for integrasjon med forskjellige kjøretøymonitor- og kameraledningssystemer.

Produktparametere

Produkttype: D1 4CH videokontrollboks for kjøretøy

Kamerainngang: 4CH CVBS

Kameravalg: Individuell utløser / manuell valg

Utstilling: Automatisk bytting i full skjerm

Visningsprioritet: CAM1 / CAM2 / CAM3 / CAM4

Bildeinnstilling: Normal / Speil

Utløserfunksjon: Individuell kamerautløser

Utløser returforsinkelse: Ca. 2 sekunder

Videoformat: PAL / NTSC

Lyd: Støttet lydutgang

Strømutgang: 12V for kameraer og LCD

Arbeidsspenning: 9V–32V

Beskyttelse: Høy spenning / lav spenning / overbelastningsbeskyttelse

Videoutgangskontakt: RCA / 4P luftfart

Dimensjon: 155 × 87 × 32 mm

Applikasjonsscenarier

1. Lastebilkamerasystem

Kontrolleren kan koble flere kameraer til et lastebilkamerasystem, inkludert front-, bak- og sidekameraer.

2. Overvåking av nyttekjøretøy

Egnet for videoovervåkingssystemer for kommersielle kjøretøy der flere kameraer må kobles til en kjøretøyskjerm.

Søknader kan omfatte:

• Leveringsbiler
• Logistikkbiler
• Servicebiler
• Brukskjøretøy
• Kommersielle varebiler
• Buss kamerasystem

4CH videokontrolleren kan integreres i buss-kamerasystemer for front-, bak- og sideovervåking.

3. Anleggskjøretøy

Egnet for konstruksjons- og spesialkjøretøyer som krever flere kameravisninger rundt kjøretøyet.

Eksempler inkluderer:

• Dumpere
• Betongblanderbiler
• Gravemaskiner
• Hjullastere
• Spesialkjøretøyer
• Ryggekamerasystem

Kontrolleren kan brukes som en backup-kamerakontroller for automatisk å vise bakkameraet når en reversutløser aktiveres.

4. Multi-Camera Monitoring System

For kjøretøy som krever flere visningsvinkler, gir videokontrolleren med flere kameraer sentralisert kamerabytte og skjermstyring.

Typisk kamerakonfigurasjon for kjøretøy

Typisk kjøretøysystem med 4 kameraer:

• CAM1 → Frontkamera
• CAM2 → Bakside / Backup-kamera
• CAM3 → Venstre sidekamera
• CAM4 → Høyre sidekamera

Kontroll:

Trigger Wire / Manuell valg

Utstilling: Automatisk bytting av fullskjerm

Bilde: Normal / Speil Valgbar

Video: CVBS

Makt: 9–32V

FAQ

Q1: Hvor mange kameraer kan denne videokontrollboksen støtte?

Kontrolleren støtter 4 CVBS-kamerainnganger.

Q2: Kan hvert kamera utløses separat?

Ja. Hvert kamera kan utløses individuelt gjennom utløserledningen.

Q3: Kan kameraet vises automatisk i fullskjerm?

Ja. Når det tilsvarende triggersignalet er aktivert, kan det valgte kameraet automatisk bytte til fullskjermvisning.

Q4: Kan jeg velge kamera manuelt?

Ja. Enhver av de fire kamerakanalene kan velges gjennom kontrollfunksjonen.

Spørsmål 5: Kan hvert kamera bruke en annen speilinnstilling?

Ja. Hver kanal støtter uavhengige normal- eller speilbildeinnstillinger.

Q6: Hvilke kjøretøy kan bruke denne kontrolleren?

Den kan brukes til lastebiler, busser, nyttekjøretøyer, anleggskjøretøyer, spesialkjøretøyer og flåtekamerasystemer.

Q7: Støtter den 24V kjøretøy?

Ja. Arbeidsspenningen er 9–32V, noe som gjør den egnet for både 12V og 24V kjøretøyapplikasjoner.

Q8: Støtter kontrolleren PAL og NTSC?

Ja. Både PAL- og NTSC-videoformater støttes.

Q9: Støtter den lyd?

Ja. Kontrolleren støtter lydutgang.

Q10: Hva skjer etter at utløseren er avbrutt?

Etter at utløseren er avbrutt, kan bildet forbli i ca. 2 sekunder før det går tilbake til forrige visningstilstand.
