Hvordan en 4CH videokontrollboks for kjøretøy forenkler multikamerasystemer for lastebiler

Forenkler kontroll av flere kameraer i kommersielle kjøretøy. Moderne nyttekjøretøy krever ofte mer enn ett kamera for å forbedre sikten rundt kjøretøyet. En lastebil kan for eksempel bruke frontkamera, ryggekamera og sidekameraer samtidig. Når flere kameraer er koblet til én kjøretøymonitor, er det nødvendig med en pålitelig bytte- og kontrollmetode. De4CH videokontrollboks for kjøretøy for multikameraskjerm og kamerabytteer designet for denne typen bruk. Den integrerer fire CVBS-kamerainnganger i en kompakt kjøretøyvideokontrollenhet, slik at installatører kan bygge et sentralisert multikamera-overvåkingssystem uten å bruke separate kontrollere for hvert kamera.

Én kontroller for fire kjøretøykameraer

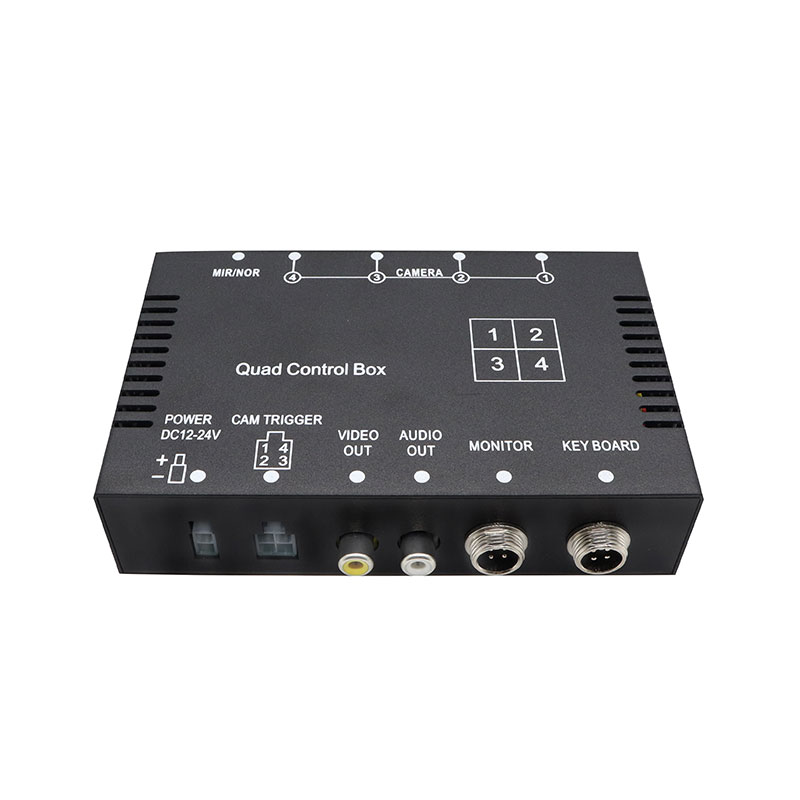

4CH Vehicle Video Control Box støtter opptil fire CVBS-kamerainnganger.

En typisk kjøretøykamerakonfigurasjon kan omfatte:

• CAM1 – frontkamera
• CAM2 – Bakside / Backup-kamera
• CAM3 – Venstre sidekamera
• CAM4 – Høyre sidekamera

Denne konfigurasjonen kan brukes for lastebiler, leveringskjøretøyer, logistikkkjøretøyer, busser, nyttekjøretøyer og andre kommersielle kjøretøy der flere visningsområder må overvåkes fra én skjerm. For produsenter og installatører av kjøretøykamerasystemer kan bruk av en sentralisert kjøretøykamerakontroll også gjøre systemintegrasjonen enklere.

Automatisk kamerabytte når en trigger er aktivert

En av hovedfunksjonene til denne kamerabytteboksen er automatisk kamerabytte. Hvert kamera kan utløses separat. Når et utløsersignal aktiveres, kan det tilsvarende kameraet automatisk bytte til fullskjermvisning.

For eksempel:

• Ryggesignal → Ryggekamera
• Venstre blinklys → Venstre kamera
• Høyre blinklys → Høyre kamera

Dette lar kjøretøymonitoren automatisk vise kameravisningen knyttet til en spesifikk kjøretilstand i stedet for å kreve at sjåføren manuelt bytter mellom kamerakanaler. Systemet lar også CAM1, CAM2, CAM3 eller CAM4 konfigureres som visningsprioritet når flere triggersignaler mottas.

Egnet for eksisterende CVBS kjøretøykamerasystemer

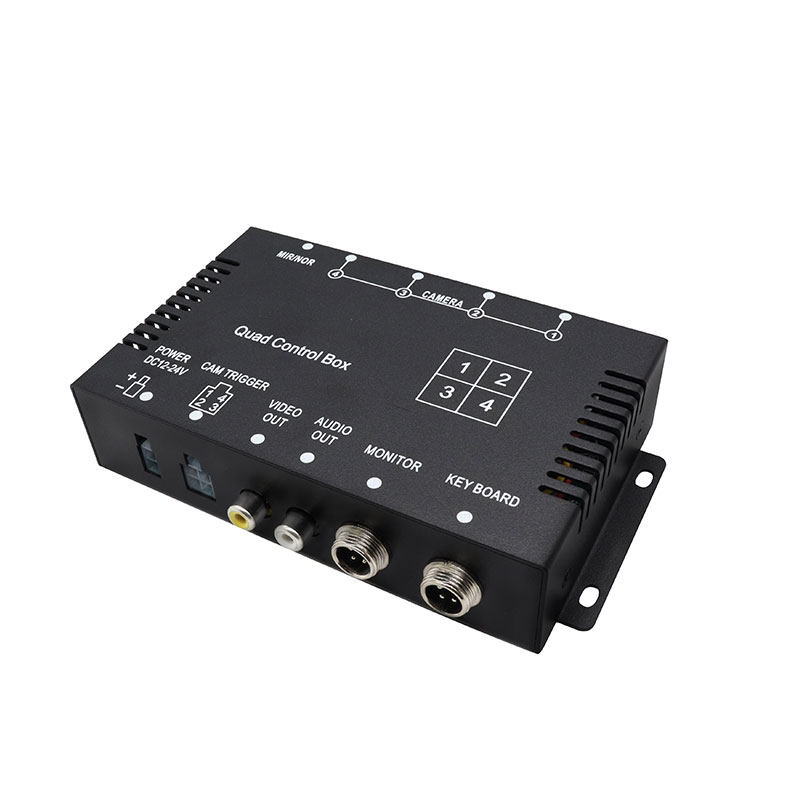

For kunder som arbeider med konvensjonelle analoge kjøretøykameraer, er det ikke alltid nødvendig å bytte ut et helt kamerasystem. Denne CVBS-videokontrolleren er designet for fire CVBS-kamerainnganger og kan integreres med kompatible kjøretøymonitorer. Videoutgang er tilgjengelig via RCA eller en 4P flykontakt, noe som gir fleksibilitet for forskjellige kablingskonfigurasjoner for kjøretøy. Kontrolleren støtter både PAL- og NTSC-videoformater og gir 12V strømutgang for kameraer og LCD-skjermer. Dette gjør produktet egnet for systemintegratorer som leter etter en kompakt videosvitser for kjøretøy for nyttekjøretøy.

Fleksible bildeinnstillinger for forskjellige kameraposisjoner

Ulike kamerainstallasjonsposisjoner kan kreve forskjellige bilderetninger. 4CH-kontrolleren støtter uavhengige normal- eller speilbildeinnstillinger for hver kamerakanal. Derfor kan installatører konfigurere kameraene foran, bak, venstre og høyre side i henhold til deres faktiske installasjonsposisjoner. Etter at et triggersignal er kansellert, kan bildet forbli vist i omtrent to sekunder før det går tilbake til forrige visningstilstand. Dette gir en mer kontrollert bytteopplevelse for kjøretøykamerasystemer.

Bruksområder for en 4CH kjøretøykamerakontroller

4CH videokontrollboks for kjøretøy for multikameraskjerm og kamerabytte kan integreres i ulike mobile videoovervåkingsapplikasjoner, inkludert:

• Lastebilkamerasystemer
• Overvåking av nyttekjøretøy
• Leverings- og logistikkbiler
• Buss- og busskamerasystemer
• Byggekjøretøyer
• Dumpere
• Betongblanderbiler
• Gravemaskiner
• Hjullastere
• Brukskjøretøy
• Spesialkjøretøyer
• Multi-kamera ryggesystemer

For produsenter av flåtekamerasystem, kjøretøyelektronikk-integratorer og profesjonelle installatører, kan kontrolleren fungere som en sentralisert svitsjingskomponent mellom flere CVBS-kameraer og en kjøretøymonitor.

Hvorfor bruke en 4CH-kamerabryterboks?

Et kjøretøysystem med flere kameraer krever ikke alltid en komplisert videobehandlingsplattform. For applikasjoner som hovedsakelig trenger flere kamerainnganger, automatisk kamerabytte og sentralisert skjermkontroll, kan en dedikert 4CH-kamerabryterboks gi en enkel løsning. Carleader 4CH Vehicle Video Control Box for Multi-Camera Display and Camera Switching kombinerer fire-kanals CVBS-kamerainngang, individuell triggerkontroll, automatisk fullskjermsveksling, konfigurerbar kameraprioritet og uavhengige speilinnstillinger i én kompakt enhet. For kjøretøykameraprodusenter, distributører og installatører som leter etter en 4CH kjøretøyvideokontroller, CVBS-videokontroller, bilvideobryter eller kamerabryterboks, kan denne typen kontroller integreres i forskjellige overvåkingsprosjekter for nyttekjøretøy. Carleader leverer kjøretøykamerakontrollere og kjøretøyvideoovervåkingskomponenter for nyttekjøretøyapplikasjoner. OEM og tilpassede krav kan diskuteres i henhold til prosjektspesifikasjoner.
